产品详情

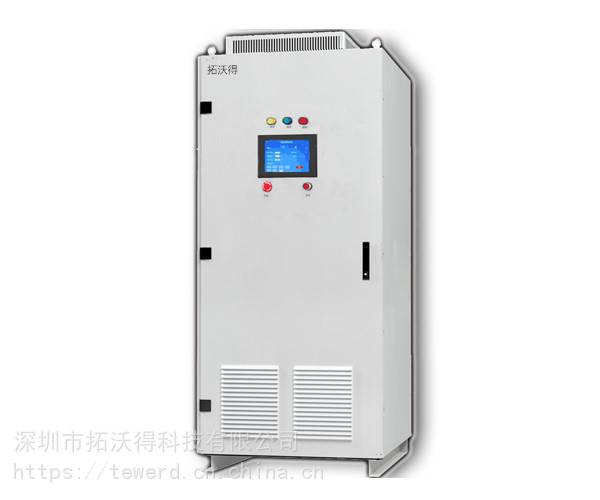

TBPDC电池模拟器动力电池模拟的测试电源系统电池模拟电源

产品简介：

电池模拟电源（电池模拟器）是拓沃得结合多年***电源研制经验，推出的一套***应用于动力电池模拟的测试电源系统。电池模拟电源（电池模拟器）可以***、高效实施各种电池类型、电压等级以及功率等级的电池特性模拟任务，可双向模拟，既可以电池充电特性，也可以模拟电池放电特性。配备功能完善的智能控制软件，可实现在远程 PC机上控制各主要测试参数设定，实现复杂曲线模拟，实时记录模拟过程数据，自动保存试验测量数据。

产品特点：

n 四象限工作，能量可双向流动，可模拟电池输出特性(输出源)，也可模拟电池输入特性(电池储能)；

n 电压、电流、功率以及内阻均可编程设定，可通过这些参数设定模拟各种电池特性；

n 采用全数字DSP控制，动态响应时间<10ms；

n 能模拟不同端电压、不同内阻、不同安时数的电池组，双向能量无缝切换，非常适用于动力电池拖动的电机测试、控制器测试、充电桩等；

n 可自定义电池输入、输出特性曲线，方便用户模拟各种电池测试需求；

n 输出电压可达2000VDC,功率2MW(500kW以上需定制)；

n 能量回馈***>90%,馈网电流污染小，额定工作时谐波<3%，高于***GB/T14549-1993；

n 输入功率因数高: >0.99；

n 采用高频PWM整流+双向DC-DC变换技术，输出直流稳定度高，连续性好；

n 可动态缩放模拟电池充、放电过程；

n 提供嵌入式智能化PC机监控系统；

n 输出电流、电压限定功能；

n 数据设定存储：多组测试数据存储，可以将常用的参数（电压V、电流A、内阻Ω等）存储，方便用户构建标准化测试流程；

n 具有RS485、CAN、LAN（可选）可供选择的通讯接口；

n 保护模式：过压，过流，过载，短路，限流、限压、过温等；

n 提供均方根电压，均方根电流，功率等读值；

n 友好的人机界面：电压、电流、内阻、功率、时间触摸屏设定，***度高；

n 容量等级宽（10kW~2MW），支持大功率测试；

n ***研发队伍，支持客户定制产品。

应用领域

产品主要应用于检测结构、研究所、高等院校、工矿企业等，应用领域集中于以下：

Ø 新能源三电测试；

Ø 充电机、充电桩；

Ø 传统直流供电电机系统测试

Ø 储能逆变器测试；

Ø UPS、EPS、DC-DC逆变器等直流输入、输出的测试；

产品规格书

(1) 标准型

型号

100

150

200

250

500

功率

10kW

30kW

60kW

100kW

150kW

200kW

250kW

500kW

交

流

侧

相线

3Φ3W+G

电压

380V±15%

频率

50Hz±3Hz

电流谐波失真度

≤5%(额定功率)

≤3%(额定功率)

功率因数

≥0.99(额定功率)

直

流

侧

电压范围

20-800V

额定电压

200V

300V

400V

500V

额定电流

±50A

±100A

±200A

±333A

±500A

±1000A

峰值电流

±60A

±120A

±240A

±400A

±667A

±625A

±700A

±1200A

峰值功率

12kW

36kW

72kW

120kW

200kW

250kW

350kW

600kW

峰值功率持续时间

60S（可定制）

稳压精度

≤1 ‰ of FS

响应时间

≤5ms（10%～90%突加载）

切换时间

≤10ms（+90%～-90%切换）

电压纹波（rms）

≤2‰ of FS

电压精度(CV)

1‰FS

电流精度(CV)

3‰FS

功率精度(CP)

5‰FS

运行模式

双向直流源模式、动力电池充电\放电模拟，自动四象限运行切换

电池模拟

电池类型、电池电压、安时数、SOC、串联、并联、温度等

电池类型

锰酸锂、磷酸铁锂、铅酸、钴酸、三元等，支持自定义电池类型

显示参数

电压精度

≤1‰ of FS

电流精度

≤3‰ of FS

功率精度

≤5‰ of FS

放电回馈

回馈功率

***能量回馈(50V以上)

电流失真

≤5%(额定功率)

≤3%(额定功率)

功率因数

≥0.99(额定功率)

输出电压

323～437V（AC）

频率范围

47～53Hz

系统

隔离

工频变压器隔离

整机效率

≥90%（额定功率）

≥93%（额定功率）

显示和操作

触摸屏显示

7寸液晶触摸显示屏

操作

本地、远程

通讯

RS485(标配)/以太网(选配)/CAN(选配),BMS通讯模拟功能(选配)

模式

恒压、限流(恒流)、限功率(恒功率)、电池模拟

保护

输入

过压、欠压、缺相、相序、过频、欠频、过流、过功率

输出

过压、过流、过载、过温、短路

安全

绝缘电抗

≥DC500V 10MΩ

耐压绝缘

AC 1500V 10mA/1分钟

冷却装置

强制风扇冷却

噪音(1m)

＜70dB

防护等级

IP21(室内)

环境

允许环境温度

-20℃～+40℃

允许环境湿度

10～95%(无凝露)

允许海拔高度

2000m以下

尺寸

W(mm)

600

1000

1200

1400

D(mm)

750

800

1000

H(mm)

800

1200

1400

1900

2100

2200

重量

约200

约400

约600

约1200

约1700

约2100

约3000

约4000

(2) 高压型

型号

100

150

200

250

500

功率

10kW

30kW

60kW

100kW

150kW

200kW

250kW

500kW

交

流

侧

相线

3Φ3W+G

电压

380V±15%

频率

50Hz±3Hz

电流谐波失真度

≤5%(额定功率)

≤3%(额定功率)

功率因数

≥0.99(额定功率)

直

流

侧

电压范围

20-1000V

额定电压

500V

额定电流

±20A

±60A

±120A

±200A

±300A

±400A

±500A

±1000A

峰值电流

±24A

±72A

±144A

±240A

±400A

±500A

±700A

±1200A

峰值功率

12kW

36kW

72kW

120kW

200kW

250kW

350kW

600kW

峰值功率持续时间

60S（可定制）

稳压精度

≤1 ‰ of FS

响应时间

≤5ms（10%～90%突加载）

切换时间

≤10ms（+90%～-90%切换）

电压纹波（rms）

≤2‰ of FS

电压精度(CV)

1‰FS

电流精度(CV)

3‰FS

功率精度(CP)

5‰FS

运行模式

双向直流源模式、动力电池充电\放电模拟，自动四象限运行切换

电池模拟

电池类型、电池电压、安时数、SOC、串联、并联、温度等

电池类型

锰酸锂、磷酸铁锂、铅酸、钴酸、三元等，支持自定义电池类型

显示参数

电压精度

≤1‰ of FS

电流精度

≤3‰ of FS

功率精度

≤5‰ of FS

放电回馈

回馈功率

***能量回馈(50V以上)

电流失真

≤5%(额定功率)

≤3%(额定功率)

功率因数

≥0.99(额定功率)

输出电压

323～437V（AC）

频率范围

47～53Hz

系统

隔离

工频变压器隔离

整机效率

≥90%（额定功率）

≥93%（额定功率）

显示和操作

触摸屏显示

7寸液晶触摸显示屏

操作

本地、远程

通讯

RS485(标配)/以太网(选配)/CAN(选配),BMS通讯模拟功能(选配)

模式

恒压、限流(恒流)、限功率(恒功率)、电池模拟

保护

输入

过压、欠压、缺相、相序、过频、欠频、过流、过功率

输出

过压、过流、过载、过温、短路

安全

绝缘电抗

≥DC500V 10MΩ

耐压绝缘

AC 1500V 10mA/1分钟

冷却装置

强制风扇冷却

噪音(1m)

＜70dB

防护等级

IP21(室内)

环境

允许环境温度

-20℃～+40℃

允许环境湿度

10～95%(无凝露)

允许海拔高度

2000m以下

尺寸

W(mm)

600

1000

1200

1400

D(mm)

750

800

1000

H(mm)

800

1200

1400

1900

2100

2200

重量

约200

约400

约600

约1200

约1700

约2100

约3000

约4000

(3) 低压型

型号		BET-L-10	BET-L-20			BET-L-50		BET-L-100
功率		10kW	20kW			50kW		100kW
交流侧	相线	3Φ3W+G
	电压	380V±15%
	频率	50Hz±3Hz
	电流谐波失真度	≤5%(额定功率)				≤3%(额定功率)
	功率因数	≥0.99(额定功率)
直流侧	电压范围	10-100V
	额定电压	50V	50V			100V		100V
	额定电流	±200A	±400A			±500A		±1000A
	峰值电流	±240A	±500A			±600A		±1200A
	峰值功率	12kW	25kW			60kW		120kW
	峰值功率持续时间	60S
	稳压精度	≤1 ‰ of FS
	响应时间	≤5ms（10%～90%突加载）
	切换时间	≤10ms（+90%～-90%切换）
	电压纹波（rms）	≤2‰ of FS
	电压精度(CV)	1‰FS
	电流精度(CV)	3‰FS
	功率精度(CP)	5‰FS
	运行模式	双向直流源模式、动力电池充电\放电模拟，自动四象限运行切换
	电池模拟	电池类型、电池电压、安时数、SOC、串联、并联、温度等
	电池类型	锰酸锂、磷酸铁锂、铅酸、钴酸、三元等，支持自定义电池类型
显示参数	电压精度	≤1‰ of FS
	电流精度	≤3‰ of FS
	功率精度	≤5‰ of FS
放电回馈	回馈功率	***能量回馈(10V以上)
	电流失真	≤5%(额定功率)				≤3%(额定功率)
	功率因数	≥0.99(额定功率)
	输出电压	323～437V（AC）
	频率范围	47～53Hz
系统	隔离	工频变压器隔离
	整机效率	≥90%（额定功率）				≥93%（额定功率）
显示和操作	触摸屏显示	7寸液晶触摸显示屏
	操作	本地、远程
	通讯	RS485(标配)/以太网(选配)/CAN(选配),BMS通讯模拟功能(选配)
	模式	恒压、限流(恒流)、限功率(恒功率)、电池模拟
保护	输入	过压、欠压、缺相、相序、过频、欠频、过流、过功率
	输出	过压、过流、过载、过温、短路
安全	绝缘电抗	≥DC500V 10MΩ
	耐压绝缘	AC 1500V 10mA/1分钟
	冷却装置	强制风扇冷却
	噪音(1m)	＜70dB
	防护等级	IP21(室内)
环境	允许环境温度	-20℃～+40℃
	允许环境湿度	10～95%(无凝露)
	允许海拔高度	2000m以下
尺寸	W(mm)	600		600	800		1000
	D(mm)	800		800	800		800
	H(mm)	1200		1400	1600		2000
重量	Kg	约200		约400	约600		约1200
