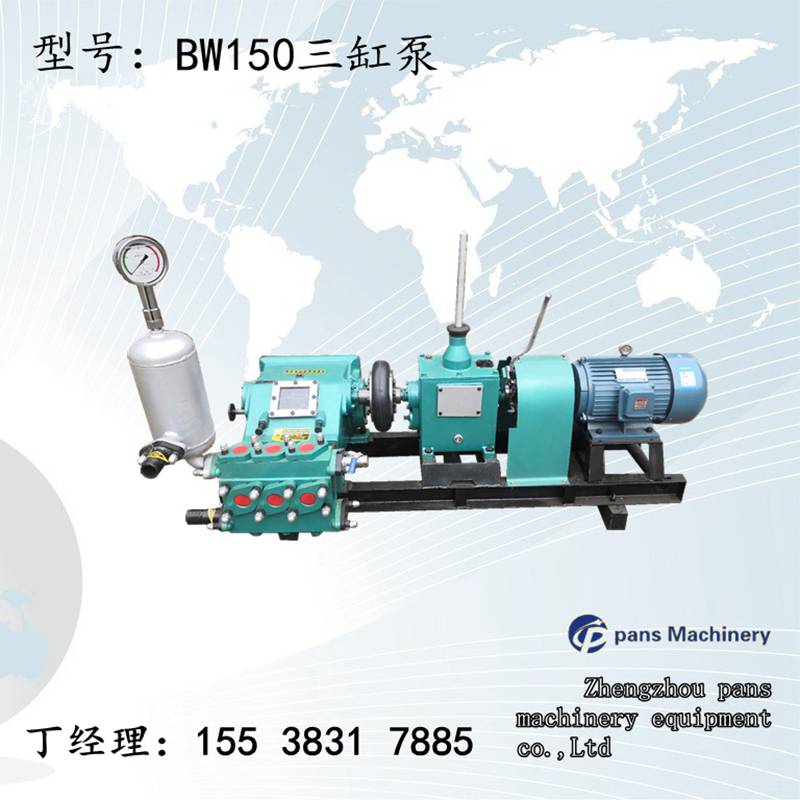

江西吉安永新150水泥泵顶管注浆注浆泵图片
泵体由动力端和液力端两部分组成,动力端包括传动齿轮、曲轴、连杆、十字头等零部件，液力端包括缸套、活塞、泵头、球阀等零部件。动力端的曲轴上装有三根尺寸相同的连杆，每根连杆通过十字头，活塞杆与活塞连接，将曲轴的旋转运动转换成活塞的往复直线运动，从而吸入和排出浆液。
主要技术参数
1 技术参数:
| 序 号 | 主要技术参数 | 数 值 | 单 位 |
| 1 | 缸数 | 3 | 个 |
| 2 | 缸径 | 70 | mm |
| 3 | 活塞行程 | 70 | mm |
| 4 | 输入转速 | 1500 | r/min |
| 5 | 吸水高度 | 2.5 | m |
| 6 | 吸水管直径 | 50 | mm |
| 7 | 排水管直径 | 32 | mm |
| 8 | 功率 | 7.5 | kw |
| 9 | 重量 | 630 (配285-1柴油机) | Kg |
| 560 (配Y132M-4电动机) | |||
| 10 | 外形尺寸（长×宽×高） | 1925×795×1150（配柴油机） | mm |
| 1840×795×995（配电动机） |
2 冲次、流量、压力:
| 快 | 冲次（c/min） | 流量 (L/min) | 压力 (Kgf/ cm2) | 慢 | 冲次（c/min） | 流量 (L/min) | 压力 (Kgf/ cm2) |
| 1 | 57 | 38 | 70 | 1 | 47 | 32 | 70 |
| 2 | 86 | 58 | 48 | 2 | 71 | 47 | 60 |
| 3 | 130 | 90 | 32 | 3 | 107 | 72 | 40 |
| 4 | 222 | 150 | 18 | 4 | 183 | 125 | 23 |
BWl50型注浆泵机架用槽钢、角钢、钢管、钢板拼焊而成，两端做成滑撬形成，便于运输时移动，底座槽钢上有地脚螺栓安装孔，通过地脚螺栓可将泵在机台木梁上固定。
