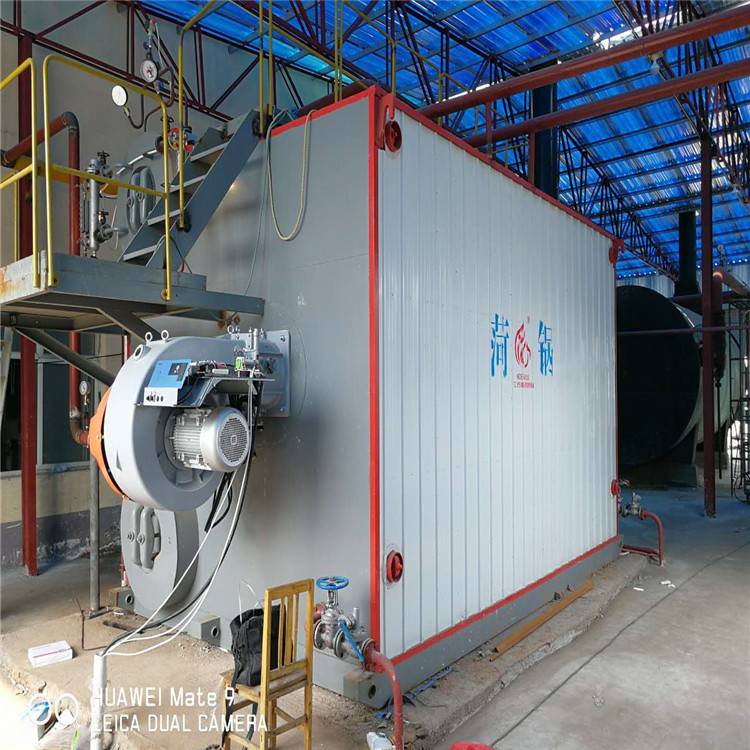

产品简介：
采用D型布置，自然循环，双锅筒水管锅炉，锅筒纵向布置，全膜式水冷壁结构，微正压 燃烧, 炉膛由膜式壁包覆而成，烟气流过 对流管束后，进入尾部受热面——ND钢制螺旋翅片节能器、冷凝器，后经过烟道入烟囱排向大气。
性能特点：
1.全膜式壁结构，本体不漏风，排烟热损失小，热效率均在***以上；
2.结构紧凑，安装体积小，节省投资；
3.蒸汽锅炉采用自然循环并采用较大的而成，烟气从炉膛出口进入上下锅筒之间连接的对流管束，截面比，热水锅炉采用强制循环，水循环安/全、可靠；
4.配备***高/效燃烧器及辅机、附件，做到全自动运行；
5.给水泵采用连续电动调节，并且有高低水位报警连锁保护功能；
6.炉膛设有检查孔，为使用、维修提供了***的方便，炉顶设有防爆门。
1）烟气流程
a）可燃气体通过阀门组经调压后进入燃烧器，在燃烧器的燃烧头部与加压空气强制混合，经高压点火后在炉膛内产生火焰，开始燃烧。
b）燃料燃烧产生的热量主要以辐射的形式传递给包覆炉膛的膜式水冷壁管内的水，其余热量的大部分由高温烟气以对流方式传给对流管束内的水，换热后的烟气经锅炉本体后部出口进入节能器，烟气以对流方式传给节能器管束内的水，然后低温烟气由节能器出口烟道排入烟囱，经烟囱排到大气。
2）水汽流程
原水经水处理设备软化后进入软化水箱，然后通过循环水泵进入冷凝器（***级节能器），被加热后进入软化水箱，再由锅炉给水泵送入一级节能器受热面内。水经过节能器受热，水温升高，从上锅筒给水管座进入上锅筒配水管。该型锅炉不设单独的集中下降管，冷水由尾部低温段对流管束下降至下锅筒，包覆炉膛的水冷壁和高温段对流管束为上升管，汽水混合物上升至上锅筒，这样通过水的重度差，建立水的自然循环。气泡经过上锅筒内部的汽水分离装置由上锅筒蒸汽出口通往主蒸汽管道。
